Giới Thiệu

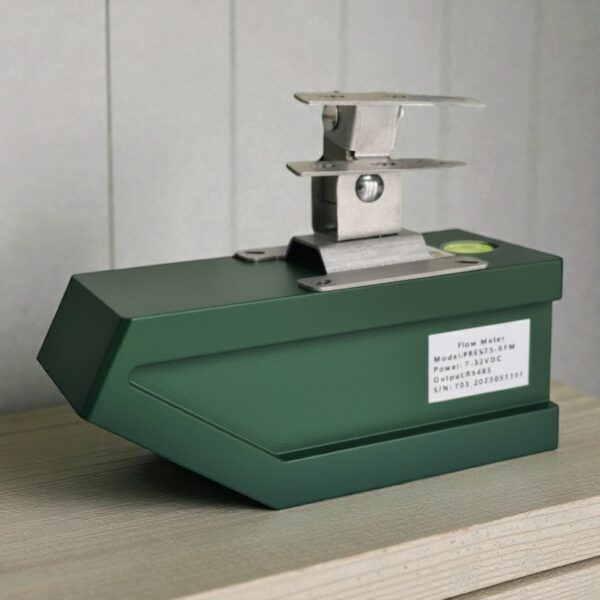

Cảm biến đo lưu lượng kênh hở bằng sóng radar PRE575-RFM sử dụng công nghệ radar phẳng băng tần K để đo vận tốc dòng chảy và mực nước mà không cần tiếp xúc trực tiếp với nước. Nhờ vào các mô hình phần mềm thông minh và thuật toán tích hợp, thiết bị có thể tính toán lưu lượng tức thời và lưu lượng tích lũy theo thời gian thực tại các mặt cắt ngang.
Với mức tiêu thụ điện năng thấp, độ tin cậy cao và khả năng hoạt động bền bỉ trong nhiều điều kiện môi trường khác nhau, PRE575-RFM là giải pháp lý tưởng cho các ứng dụng giám sát lưu lượng sông ngòi, kênh tưới tiêu, hệ thống thoát nước ngầm và cảnh báo lũ lụt. Thiết bị cung cấp các phép đo chính xác, không bị ảnh hưởng bởi trầm tích, nhiệt độ, chất ô nhiễm hoặc các vật thể nổi trên mặt nước.
Đặc Điểm Nổi Bật Của Cảm Biến Đo Lưu Lượng Kênh Hở Bằng Sóng Radar PRE575-RFM
1. Công Nghệ Đo Không Tiếp Xúc – Độ Chính Xác Cao
✔️ Công nghệ radar phẳng băng tần K, đo vận tốc dòng chảy và mực nước với độ chính xác cao.
✔️ Không bị ảnh hưởng bởi gió, nhiệt độ, sương mù, trầm tích hoặc các vật thể nổi trên mặt nước.
✔️ Tích hợp chế độ chống mưa, đảm bảo hoạt động ổn định ngay cả trong điều kiện thời tiết khắc nghiệt.
2. Đo Lưu Lượng Nhiều Dữ Liệu Khác Nhau
✔️ Thiết bị cung cấp đầy đủ thông số lưu lượng, bao gồm:
- Vận tốc dòng chảy
- Mực nước
- Lưu lượng tức thời và lưu lượng tích lũy
✔️ Dữ liệu đo theo thời gian thực, hỗ trợ quản lý hệ thống cấp thoát nước và tưới tiêu hiệu quả hơn.
3. Hỗ Trợ Đo Lưu Lượng Đa Điểm Mở Rộng
✔️ Hỗ trợ giám sát lưu lượng trên diện rộng bằng cách tích hợp nhiều cảm biến vận tốc.
✔️ Phù hợp cho các dự án thủy lợi, bảo vệ môi trường và hệ thống giám sát nước thông minh.
4. Áp Dụng Cho Nhiều Loại Kênh Hở
✔️ Hoạt động với nhiều loại mặt cắt kênh, bao gồm:
- Kênh hình thang
- Kênh hình tròn
- Kênh chữ U
✔️ Dễ dàng thiết lập thông số, giúp tối ưu hóa quy trình giám sát lưu lượng nước.
5. Phần Mềm Tùy Chỉnh Theo Nhu Cầu Thực Tế
✔️ Người dùng có thể tùy chỉnh và cấu hình phần mềm dựa trên yêu cầu thực tế.
✔️ Dễ dàng tích hợp với hệ thống quản lý giám sát từ xa, giúp tối ưu hóa quá trình vận hành.
Ứng Dụng Của Cảm Biến Đo Lưu Lượng Kênh Hở Bằng Sóng Radar PRE575-RFM
Thiết bị này phù hợp với nhiều ứng dụng giám sát lưu lượng nước, bao gồm:
✅ Giám sát dòng chảy trong tự nhiên và kênh nhân tạo
- Đo vận tốc và lưu lượng nước trong sông, hồ chứa, thủy triều, cửa cống.
- Giám sát hệ thống tưới tiêu nông nghiệp và mạng lưới ống dẫn nước.
✅ Theo dõi hệ thống thoát nước và xử lý nước thải
- Quản lý mực nước và dòng chảy trong hệ thống cấp thoát nước đô thị.
- Cung cấp dữ liệu để tối ưu hóa quy trình xử lý nước thải.
✅ Giám sát lưu lượng nước tại các công trình thủy lợi
- Đo lường lưu lượng nước ra vào hồ chứa, đập thủy điện.
- Hỗ trợ công tác cảnh báo lũ lụt và điều tiết nước.
Thông Số Kỹ Thuật
| Hạng Mục | Chi Tiết |
|---|---|
| Phiên bản | PRE575-RFM (phiên bản tiêu chuẩn)PRE575-RFM-R (phiên bản RTU): Hỗ trợ điều chỉnh tham số qua Bluetooth; cấu hình và bảo trì không dây bằng điện thoại di động; nâng cấp thiết bị từ xa |
| Hệ thống đo lường | |
| Nguyên lý đo | Ăng-ten vi dải phẳng, CW + FMCW |
| Chế độ hoạt động | Thủ công, tự động, giám sát từ xa |
| Môi trường áp dụng | Hoạt động liên tục 24 giờ, thích hợp cả khi trời mưa |
| Nhiệt độ làm việc | -30~80℃ |
| Điện áp hoạt động | 7–32VDC; 5.5–32VDC (tùy chọn) |
| Dòng tiêu thụ | Với nguồn 12VDC: Chế độ hoạt động <150mA; Chế độ chờ <1mA |
| Đầu ra nhiệt độ môi trường | Độ phân giải: 0.1℃; Độ chính xác: ±1℃ |
| Cấp bảo vệ IP | IP68 |
| Cảm biến đo vận tốc radar | |
| Công suất radar | 100mW |
| Tần số radar | 24GHz |
| Phạm vi đo tối đa | 40 mét |
| Khoảng đo vận tốc | 0.02~20 m/s |
| Độ phân giải đo vận tốc | 0.001 m/s |
| Độ chính xác đo vận tốc | ±0.1%FS |
| Góc ăng-ten | 12° |
| Nhận diện hướng dòng chảy | Tự động nhận diện hướng dòng chảy, hiệu chỉnh góc phương đứng tích hợp |
| Cảm biến đo mực nước radar | |
| Công suất radar | 100mW |
| Tần số radar | 24GHz |
| Phạm vi đo mực nước | 40 mét |
| Độ phân giải đo mực nước | 0.5 mm |
| Độ chính xác đo mực nước | ±2mm |
| Góc ăng-ten | 11° |
| Hệ thống truyền dữ liệu | RS485 (mặc định), RS232 (dự phòng), 4–20mA, 433MHz (tùy chọn), 4G (tùy chọn), NB-IoT (tùy chọn) |
Tại Sao Nên Chọn Cảm Biến Đo Lưu Lượng Kênh Hở Bằng Sóng Radar PRE575-RFM?
✔️ Công nghệ radar tiên tiến – Đo lưu lượng chính xác mà không tiếp xúc với nước.
✔️ Hoạt động ổn định – Không bị ảnh hưởng bởi điều kiện môi trường như bùn cặn, rác thải, gió, nhiệt độ.
✔️ Bảo trì thấp – Giảm thiểu chi phí vận hành, phù hợp với giám sát dài hạn.
✔️ Dễ dàng tích hợp – Hỗ trợ nhiều chuẩn giao tiếp dữ liệu, kết nối linh hoạt với hệ thống quản lý nước.
✔️ Ứng dụng rộng rãi – Phù hợp cho công trình thủy lợi, đô thị, công nghiệp và môi trường.
