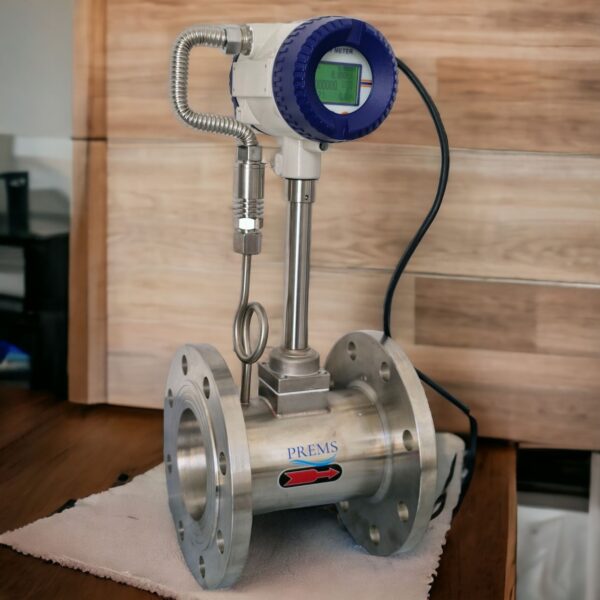

Ứng dụng và thông số kỹ thuật của Vortex Flowmeter PRE7200 Series
Mô tả sản phẩm
- Đồng hồ đo lưu lượng hơi The PRE7200 PRE7200 Series là loại lưu lượng kế tốc độ, được thiết kế dựa trên nguyên lý Karman vortex. Chủ yếu được sử dụng để đo lưu lượng của môi trường và chất lỏng trong các ống công nghiệp, như kiểm soát và đo lường lưu lượng khí, hơi, hoặc chất lỏng và các phương tiện khác.
- Đồng hồ đo lưu lượng hơi PRE7200 Series có thể thực hiện các chức năng sau tùy theo lựa chọn: đo nhiệt độ, áp suất, lưu lượng tức thời và lưu lượng tích lũy của chất lỏng trung bình trong các ống công nghiệp, và có đầu ra xung, đầu ra tín hiệu analog 4-20 mA, giao tiếp RS 485 (giao thức Modbus RTU), GPRS trên Internet và các chức năng khác.
- Đồng hồ đo lưu lượng hơi PRE7200 Series được sử dụng rộng rãi trong cung cấp nhiệt, cung cấp khí, công nghiệp hóa chất, bảo vệ môi trường, luyện kim, dệt may, thép, dược phẩm, sản xuất giấy, thoát nước và các ngành khác để đo và kiểm soát hơi quá nhiệt và hơi bão hòa, khí nén và khí (oxy, nitơ, hydro, khí tự nhiên, khí than, v.v.), nước và chất lỏng (chẳng hạn như: nước, xăng, cồn, v.v.).
Tính năng
- Thân chính của sản phẩm không có bộ phận chuyển động, độ tin cậy cao, ổn định lâu dài, cấu trúc đơn giản và dễ bảo trì.
- Đầu ra của cảm biến là tần số xung, và tần số này tuyến tính với lưu lượng thực tế của chất lỏng đo, không có độ trôi ở mức 0, và hiệu suất rất ổn định.
- Có nhiều dạng cấu trúc, bao gồm cảm biến lưu lượng loại ống và loại cắm.
- Độ chính xác đo lường chất lỏng thông thường là ±1.0%. Độ chính xác đo lường khí là ±1.5%.
- Tổn thất áp suất nhỏ (khoảng 1/4 đến 1/2 của lưu lượng kế lỗ), thuộc loại lưu lượng kế tiết kiệm năng lượng.
- Chế độ lắp đặt linh hoạt, có thể lắp ngang, dọc hoặc nghiêng theo các góc khác nhau tùy theo đường ống quy trình.
- Mạch sử dụng nhiều chế độ bảo vệ, chống đột biến, khả năng thích ứng mạnh.
- Đầu dò chính xác cao, cảm biến xoáy piezocrystalline, tín hiệu ổn định. Vỏ cảm biến bằng thép không gỉ 316L có khả năng chống ăn mòn mạnh và khả năng chống ăn mòn giữa các tinh thể tốt. Nó cũng có khả năng chống ăn mòn tốt đối với dung dịch kiềm và hầu hết các axit hữu cơ và vô cơ.
- Pin lithium tuổi thọ dài: được trang bị pin lithium cao cấp 3.6V, với mật độ năng lượng lưu trữ cao, tuổi thọ sử dụng hơn 1 năm.
Cấu trúc và nguyên lý hoạt động
- Cấu trúc chính gồm: vỏ, bộ tạo xoáy, cảm biến lưu lượng, cảm biến nhiệt độ, cảm biến áp suất, thanh chắn, và bộ tích hợp.
- Nguyên lý hoạt động: Khi một cột tam giác được đặt trong chất lỏng, các xoáy Carmen được tạo ra hai bên bộ tạo xoáy. Số lượng xoáy này tỷ lệ với lưu lượng.
Các chỉ tiêu hiệu suất kỹ thuật chính
-
Thông số cơ bản
- Đường kính danh nghĩa: 15-300mm (loại cắm: 300-1000mm).
- Áp suất danh nghĩa: DN15-DN200: 4.0MPa, DN250-DN300: 1.6MPa.
- Điều kiện sử dụng:
- Nhiệt độ hoạt động: -40 đến 400°C tùy loại.
- Nhiệt độ môi trường: -20 đến 55°C.
- Độ ẩm tương đối: 5% đến 90%.
- Vật liệu: Vỏ 304; vỏ bộ tích hợp: Nhôm đúc.
-
Độ chính xác
- Độ chính xác đo lường chất lỏng: ±1.0%.
- Độ chính xác đo lường khí: ±1.5%.
- Tỷ lệ phạm vi đo lường: 1:10 đến 1:25.
-
Phạm vi đo lường
- Lưu lượng đo lường tùy thuộc vào đường kính dụng cụ. Đồng hồ được thiết kế để lựa chọn theo lưu lượng thực tế, không phải theo đường kính ống.
Nhờ vào các đặc tính như không có bộ phận chuyển động, độ chính xác cao, phạm vi đo rộng, và khả năng chịu được môi trường khắc nghiệt, đồng hồ đo lưu lượng hơi PRE7200 Series là giải pháp lý tưởng cho nhiều ứng dụng đo lường lưu lượng trong các ngành công nghiệp khác nhau.
