QUAN TRẮC NƯỚC NGẦM

I. QUAN TRẮC NƯỚC NGẦM LÀ GÌ?

Quan trắc nước ngầm là một quy trình quan trọng trong việc theo dõi và đo lường các chỉ tiêu về lưu lượng và chất lượng nước ngầm nằm bên dưới mặt đất. Quy trình này thường được thực hiện ở các độ sâu từ vài mét đến vài trăm mét.

Mục đích chính của quan trắc nước ngầm là giúp cơ quan quản lý và chủ nguồn thải đánh giá hiện trạng nguồn nước và phát hiện kịp thời các tác động tiêu cực từ môi trường đối với nguồn nước ngầm.

II. ĐỐI TƯỢNG CẦN LẮP ĐẶT HỆ THỐNG QUAN TRẮC NƯỚC NGẦM

Theo khoản 3 điều 17 Thông tư 17/2021/TT-BTNMT:

Các cơ sở có công trình khai thác, sử dụng tài nguyên nước chưa thực hiện hoặc thực hiện chưa đảm bảo các yêu cầu về giám sát khai thác, sử dụng tài nguyên nước phải hoàn thành việc lắp đặt thiết bị, kết nối, truyền, cập nhật số liệu về hệ thống giám sát theo quy định tại Thông tư này trước ngày 31 tháng 12 năm 2023. Điều này áp dụng cho các công trình do Ủy ban nhân dân cấp tỉnh cấp phép trước ngày 31 tháng 12 năm 2022 và các công trình do Bộ Tài nguyên và Môi trường cấp phép.

Theo Thông tư 47/2017-BTNMT ban hành ngày 7/11/2017:

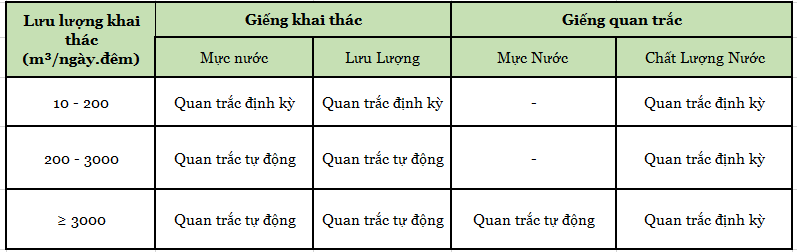

Tất cả các công trình khai thác nước ngầm có quy mô từ 200 m³/ngày đêm trở lên bắt buộc phải lắp đặt hệ thống quan trắc nước ngầm tự động, liên tục.
Các công trình có lưu lượng khai thác thấp hơn 200 m³/ngày đêm sẽ thực hiện quan trắc định kỳ với tần suất nhất định.

III. HỆ THỐNG QUAN TRẮC NƯỚC NGẦM VẬN HÀNH NHƯ NÀO?

Một trạm quan trắc mực nước ngầm tự động cơ bản gồm các thiết bị sau:

Đồng Hồ Đo Lưu Lượng Điện Từ: Hoạt động dựa trên nguyên lý điện từ, dùng để đo lưu lượng nước trong đường ống kín có đường kính từ 20mm đến 2000mm
Cảm Biến Đo Mức Thủy Tĩnh : Dùng để đo mực nước tĩnh và mực nước động trong giếng nước ngầm dựa vào cơ chế áp lực thủy tĩnh. Điều này có nghĩa là dựa vào áp lực từ cột nước lên bề mặt thiết bị để suy ra chiều cao mực nước.
Data logger Quan Trắc : Thiết bị lưu trữ và truyền dẫn dữ liệu quan trắc qua internet. Datalogger cung cấp các số liệu dưới định dạng file phù hợp với nhu cầu khai thác của đơn vị chủ quản.
Tủ điện: Chứa màn hình hiển thị các thiết bị đo và một số thiết bị quan trắc tự động nước ngầm phụ trợ khác tùy theo mục tiêu quan trắc và nhu cầu lắp đặt các thông số đo.

Các thông số quan trắc nước ngầm tự động sau khi đo đạc sẽ được Thiết bị Data logger QD1000 lưu trữ và chuyển thẳng về trung tâm quản lý của Sở Tài nguyên Môi trường địa phương để tiến hành phân tích và đánh giá.

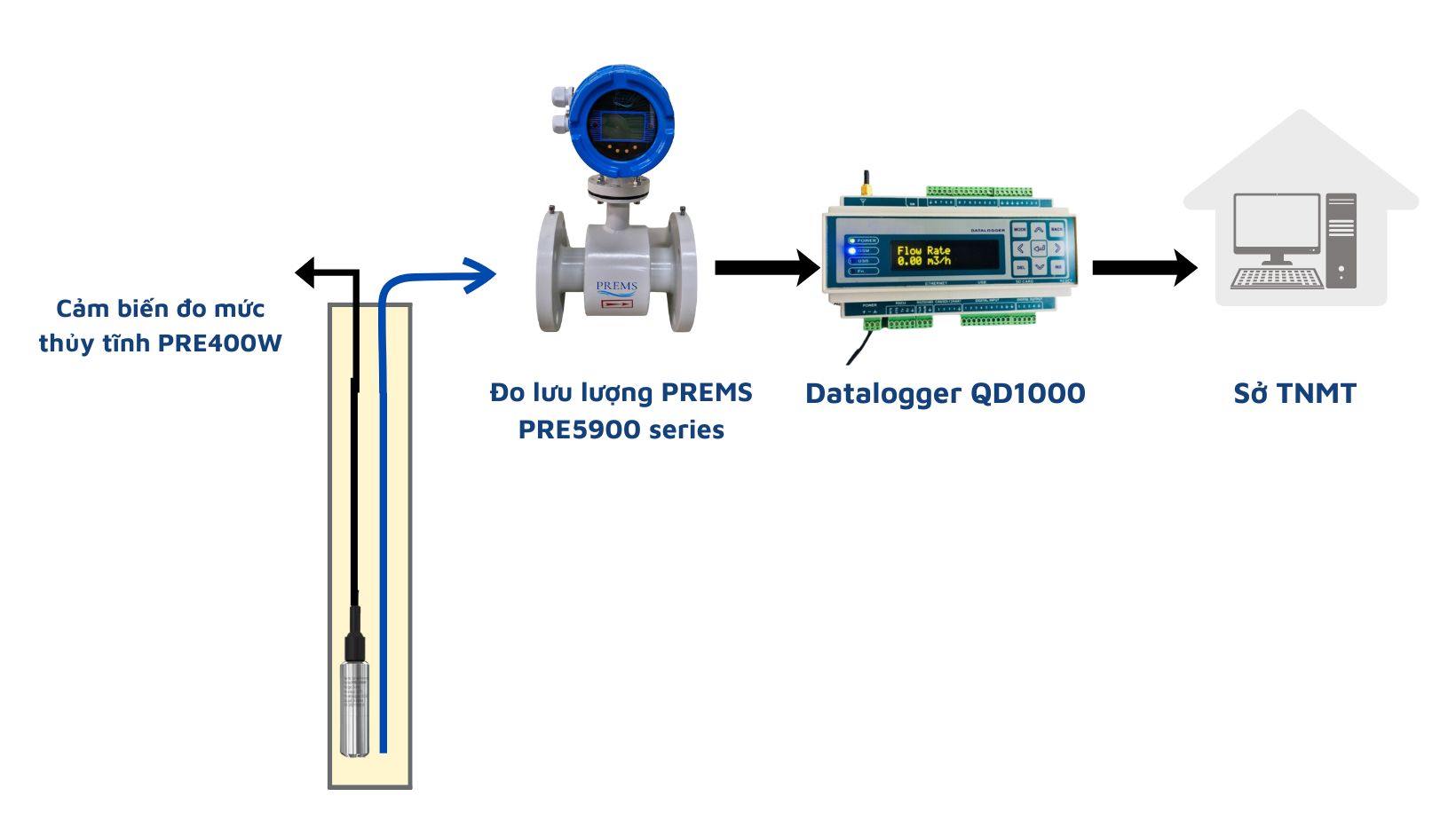

Sơ Đồ Tổng Quan Hệ Thống Quan Trắc Nước Ngầm

IV.CÁC THÔNG SỐ QUAN TRẮC NƯỚC NGẦM TỰ ĐỘNG, LIÊN TỤC

Theo quy định về quan trắc nước ngầm tự động, hệ thống quan trắc phải đảm bảo xác định được các chỉ tiêu cơ bản sau:

Mực Nước và Nhiệt Độ tại Vị Trí Quan Trắc: Đo lường mực nước và nhiệt độ tại các điểm quan trắc.
Lưu Lượng và Nhiệt Độ tại Các Điểm Lộ, Mạch Lộ Nước Ngầm: Đo lường lưu lượng và nhiệt độ tại các điểm nước ngầm lộ ra hoặc mạch lộ.
Các Thông Số Liên Quan Đến Tính Chất Vật Lý của Nước: Độ màu, mùi, vị, độ đục.
Độ pH của Nước Ngầm: Đo lường độ pH để xác định tính axit hoặc kiềm của nước.
Một Số Thông Số Dễ Biến Đổi Khác: Độ dẫn điện (EC), hàm lượng oxy hòa tan trong nước (DO), thế oxy hóa khử (Eh hoặc ORP), độ kiềm và độ muối.

V. TẦN SUẤT VÀ VỊ TRÍ QUAN TRẮC NƯỚC NGẦM TỰ ĐỘNG, LIÊN TỤC

Tần Suất Quan Trắc

2 lần/năm: Giữa mùa khô và mùa mưa.
Đặc biệt: 1 lần/tháng khi cần thiết.

Vị Trí Quan Trắc

Giếng khoan/đào: Ống PVC, đường kính 60mm, lỗ cách đáy 4-6m.
Quy trình: Khoan, rửa, đặt ống lọc, lắp sỏi, xây miệng và hộp bảo vệ.

Thiết Bị Đo Lường

Đặt tại giếng khai thác: Đo lưu lượng, mực nước.
Dữ liệu: Truyền về Sở Tài nguyên và Môi trường.

Vị Trí Quan Trắc Mực Nước Ngầm

Vị trí đại diện: Giữa công trình khai thác và nguồn ô nhiễm.

VI. HỆ THỐNG GIÁM SÁT NƯỚC NGẦM MÀ INNO ĐANG CUNG CẤP

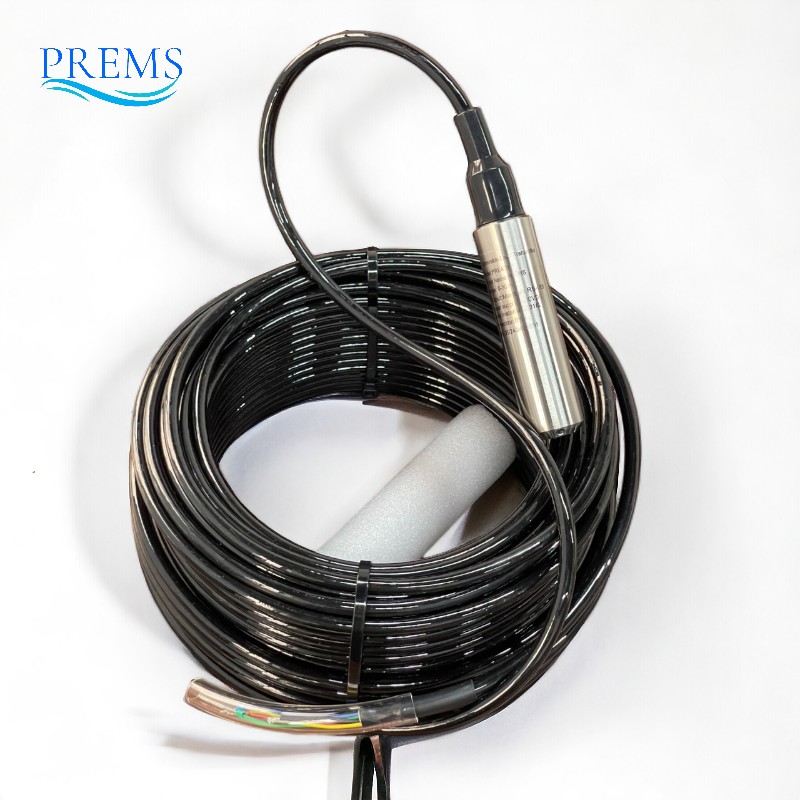

CẢM BIẾN ĐO MỨC THỦY TĨNH PRE400W

Hãng sản xuất: PREMS ( USA)

Thông số kĩ thuật:

Dải đo: 0~0.5m…200m
Độ sai số: Độ sai số: 0.25% (hoặc 0.1%, 0.05% tùy chọn)
Bù nhiệt độ: -10 ~ 70 ℃
Ngõ ra tín hiệu: 4-20mA (hoặc 0-5V / 0-10V/ RS485 – Tùy chọn)
Nguồn cấp: 12-30VDC
Chất liệu thân cảm biến: Inox SS316
Chất liệu cáp: PUR
Cấp bảo vệ: IP68 – chống xâm nhập
Bảo vệ chống sét
Nhiệt độ hoạt động: -30℃~80℃
Tính ổn định theo thời gian sử dụng: Sai số nhỏ hơn ±0.2% trên toàn thang đo

Cảm biến đo mức thủy tĩnh PRE400W giúp đo chính xác mức nước trong các giếng ngầm, đảm bảo dữ liệu quan trắc chính xác và kịp thời.

CẢM BIẾN ĐO MỨC THỦY TĨNH PRE400W

Xem thêm: Cảm biến đo mức thủy tĩnh PRE400W

ĐỒNG HỒ ĐO LƯU LƯỢNG ĐIỆN TỪ

Model: PRE5900 series

Hãng sản xuất: PREMS( USA)

Đồng hồ đo lưu lượng điện từ Prems giúp xác định chính xác lưu lượng nước ngầm chảy qua các ống dẫn. Điều này cực kỳ quan trọng để theo dõi và quản lý lượng nước được khai thác từ các giếng ngầm.

ĐỒNG HỒ ĐO LƯU LƯỢNG ĐIỆN TỪ PREMS

Xem thêm: Đồng hồ lượng điện từ PREMS PRE5900 series

THIẾT BỊ TRUYỀN DỮ LIỆU DATALOGER QD1000 VỀ SỞ TNMT

Model: Data Logger QD1000

Hãng sản xuất: QINNTECH ( INDIA)

Datalogger QD1000 thu thập dữ liệu từ các thiết bị đo lường như đồng hồ đo lưu lượng điện từ, thiết bị đo mực nước, và cảm biến chất lượng nước. Thiết bị giúp các cơ quan quản lý tài nguyên nước theo dõi các hoạt động khai thác nước ngầm, đảm bảo việc tuân thủ các quy định và hướng dẫn về khai thác bền vững. Dữ liệu thu thập được cũng hỗ trợ trong việc lập báo cáo và đưa ra các khuyến nghị chính sách.

DATA LOGGER QD1000 THIẾT BỊ GHI NHẬN VÀ TRUYỀN DỮ LIỆU

Xem thêm: Thiết bị truyền dữ liệu DATA LOGER QD1000

VII.TẠI SAO NÊN CHỌN HỆ THỐNG QUAN TRẮC NƯỚC NGẦM TỰ ĐỘNG CỦA INNO-CORP

Hệ Thống Đồng Bộ, Thiết Kế Nhỏ Gọn, Chi Phí Hợp Lý: Hệ thống của chúng tôi được thiết kế nhỏ gọn, dễ lắp đặt và có chi phí hợp lý, giúp khách hàng tiết kiệm chi phí đầu tư.
Vận Hành Với Độ Tin Cậy Cao, Ít Bảo Trì Bảo Dưỡng: Hệ thống hoạt động ổn định với độ tin cậy cao, giảm thiểu yêu cầu bảo trì và bảo dưỡng, tiết kiệm thời gian và công sức cho khách hàng.
Đáp Ứng Những Yêu Cầu Giám Sát Từ Các Cơ Quan Môi Trường: Hệ thống của chúng tôi đáp ứng đầy đủ các yêu cầu giám sát của cơ quan môi trường, đảm bảo tuân thủ các quy định pháp luật.
Cung Cấp Kết Quả Kịp Thời, Nhanh Chóng: Hệ thống cung cấp kết quả giám sát nhanh chóng, giúp nhà máy và các đơn vị quản lý đưa ra biện pháp xử lý kịp thời khi có sự cố xảy ra.
Phần Mềm Quản Lý Trên Website và Ứng Dụng Điện Thoại: Khách hàng có thể dễ dàng theo dõi và quản lý hệ thống quan trắc qua phần mềm trên website và ứng dụng điện thoại, tiện lợi và hiệu quả.

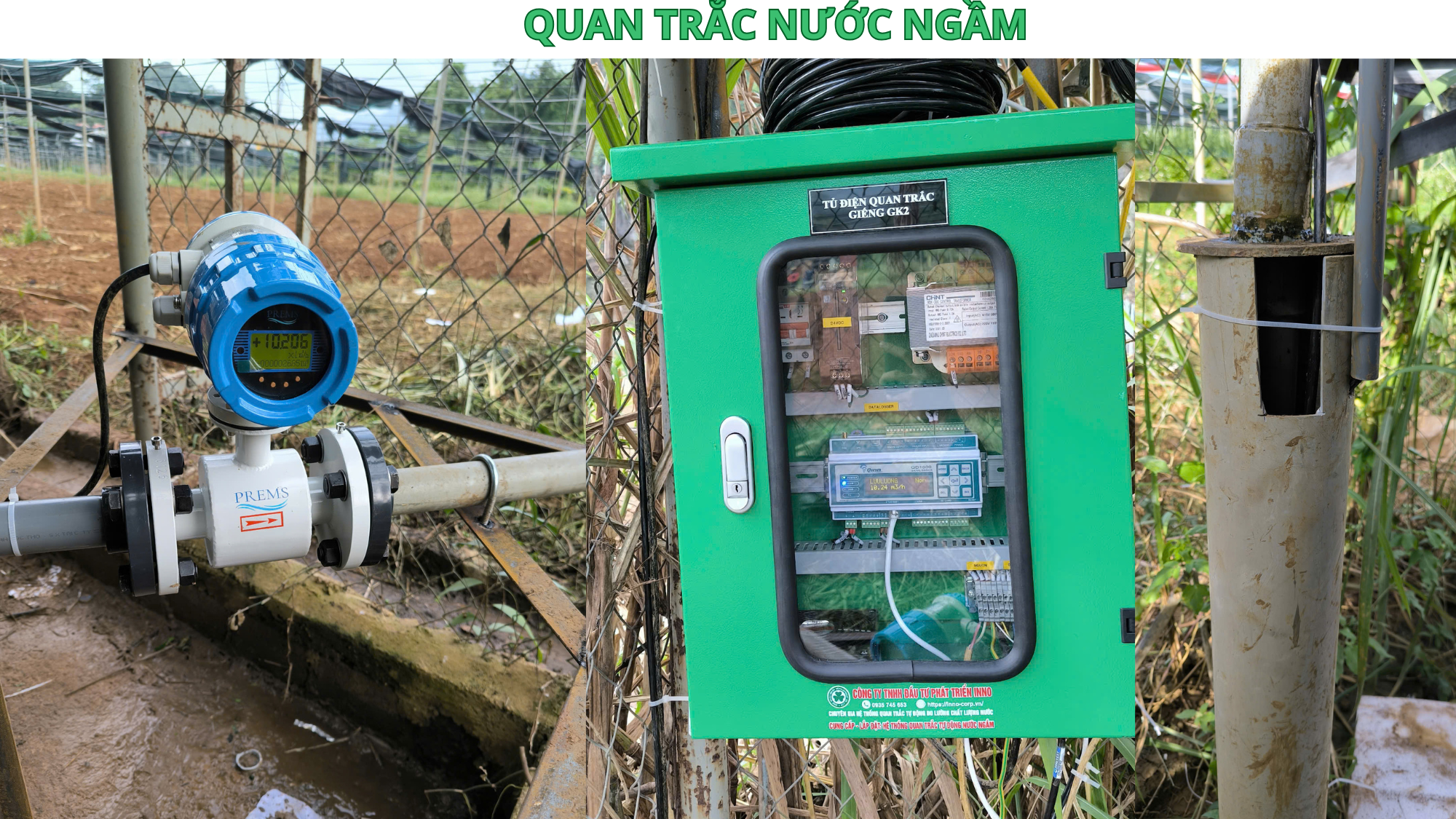

HÌNH THỰC TẾ LẮP ĐẶT QUAN TRẮC GIẾNG KHOAN

Khi chọn INNO-Corp, bạn sẽ nhận được:

Hỗ trợ từ xa 24/7.
Hướng dẫn vận hành chi tiết.
Hiệu chuẩn thiết bị để đảm bảo hoạt động chính xác.
Bảo trì và bảo dưỡng hệ thống định kỳ, chu đáo.
Chẩn đoán và sửa chữa kịp thời khi có sự cố.
Bảo hành từ 18 – 24 tháng cho toàn bộ hệ thống
