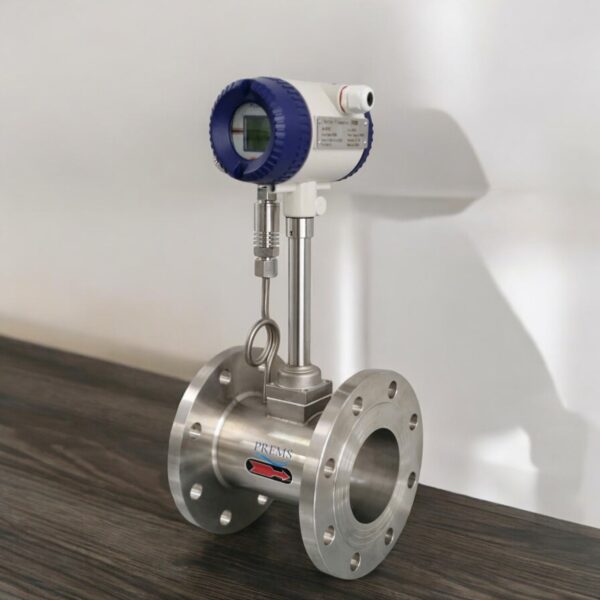

ĐỒNG HỒ ĐO LƯU LƯỢNG KHÍ VORTEX PRE7200 Series

ĐỒNG HỒ ĐO LƯU LƯỢNG KHÍ VORTEX PRE7200 Series

Mô tả sản phẩm

• Đồng hồ đo lưu lượng khí PRE7200 Series là một loại lưu lượng kế vận tốc, hoạt động dựa trên nguyên lý Karman vortex. Thiết bị này chủ yếu được sử dụng để đo lưu lượng của môi trường khí và chất lỏng trong các ống công nghiệp, đặc biệt trong các ứng dụng kiểm soát và đo lường lưu lượng khí, hơi, và chất lỏng khác.
• PRE7200 Series có thể thực hiện nhiều chức năng tùy chọn bao gồm: đo nhiệt độ, áp suất, lưu lượng tức thời và lưu lượng tích lũy của chất lỏng trung bình trong các ống công nghiệp. Thiết bị hỗ trợ đầu ra xung, tín hiệu analog 4-20 mA, giao tiếp RS 485 (theo giao thức Modbus RTU), GPRS và nhiều tính năng khác.
• Đồng hồ đo lưu lượng khí PRE7200 Series được ứng dụng rộng rãi trong các ngành công nghiệp như cung cấp khí, hóa chất, bảo vệ môi trường, luyện kim, dệt may, thép, dược phẩm, sản xuất giấy, và xử lý nước. Thiết bị này lý tưởng để đo và kiểm soát hơi quá nhiệt, hơi bão hòa, khí nén và khí công nghiệp (oxy, nitơ, hydro, khí tự nhiên, khí than, v.v.), cũng như nước và các chất lỏng khác (như nước, xăng, cồn).

Tính năng nổi bật

• Độ tin cậy cao: Không có bộ phận chuyển động, đảm bảo độ tin cậy cao và ổn định lâu dài. Cấu trúc đơn giản và dễ bảo trì.
• Hiệu suất ổn định: Đầu ra của cảm biến là tần số xung, tuyến tính với lưu lượng thực tế của chất lỏng đo, không bị trôi ở mức 0, đảm bảo hiệu suất ổn định.
• Thiết kế đa dạng: Có nhiều cấu trúc khác nhau, bao gồm loại cảm biến lưu lượng dạng ống và dạng cắm.
• Độ chính xác cao: Độ chính xác đo lường chất lỏng là ±1.0%, khí là ±1.5%.
• Tổn thất áp suất thấp: Tổn thất áp suất nhỏ (khoảng 1/4 đến 1/2 so với lưu lượng kế lỗ), tiết kiệm năng lượng.
• Lắp đặt linh hoạt: Có thể lắp đặt ngang, dọc hoặc nghiêng theo các góc khác nhau tùy theo yêu cầu đường ống.
• Khả năng chống đột biến: Mạch bảo vệ chống đột biến với khả năng thích ứng mạnh.
• Cảm biến chính xác: Đầu dò piezocrystalline có độ chính xác cao, tín hiệu ổn định. Vỏ cảm biến bằng thép không gỉ 316L, chống ăn mòn mạnh và chịu được hầu hết các axit hữu cơ và vô cơ.
• Pin lithium tuổi thọ dài: Được trang bị pin lithium 3.6V, với mật độ năng lượng lưu trữ cao, tuổi thọ sử dụng trên 1 năm..

Cấu trúc và nguyên lý hoạt động

• Cấu trúc chính: Bao gồm vỏ, bộ tạo xoáy, cảm biến lưu lượng, cảm biến nhiệt độ, cảm biến áp suất, thanh chắn và bộ tích hợp.
• Nguyên lý hoạt động: Khi một cột tam giác được đặt trong chất lỏng, các xoáy Karman được tạo ra hai bên bộ tạo xoáy. Số lượng xoáy tỷ lệ thuận với lưu lượng chất lỏng.



Thông Số Cơ Bản

• Đường Kính Danh Nghĩa:
  • Loại Tiêu Chuẩn: 15mm đến 300mm
  • Loại Cắm: 300mm đến 1000mm
• Áp Suất Danh Nghĩa:
  • DN15-DN200: 4.0MPa
  • DN250-DN300: 1.6MPa
• Điều Kiện Sử Dụng:
  • Nhiệt Độ Hoạt Động: -40°C đến 400°C (tùy thuộc vào loại thiết kế)
  • Nhiệt Độ Môi Trường: -20°C đến 55°C
  • Độ Ẩm Tương Đối: 5% đến 90%
• Vật Liệu:
  • Vỏ Thiết Bị: Thép không gỉ 304, chống ăn mòn và bền bỉ
  • Vỏ Bộ Tích Hợp: Nhôm đúc, tăng độ bền và bảo vệ thiết bị trong môi trường khắc nghiệt

Độ Chính Xác

• Đo Lường Chất Lỏng: Độ chính xác ±1.0%
• Đo Lường Khí: Độ chính xác ±1.5%
• Tỷ Lệ Phạm Vi Đo Lường: Linh hoạt từ 1:10 đến 1:25

Phạm Vi Đo Lường

Phạm vi đo lường của thiết bị được quyết định bởi đường kính của dụng cụ, cho phép lựa chọn tối ưu dựa trên lưu lượng thực tế. Thiết kế này giúp tối ưu hóa hiệu suất và đảm bảo độ chính xác trong quá trình đo lường, thay vì chỉ dựa vào đường kính ống. Điều này làm tăng độ linh hoạt và hiệu quả của thiết bị trong nhiều ứng dụng khác nhau.

Đồng hồ đo lưu lượng khí PRE7200 Series không chỉ nổi bật với khả năng đo lường chính xác mà còn với khả năng chịu đựng môi trường khắc nghiệt, là sự lựa chọn lý tưởng cho các doanh nghiệp cần sự tin cậy và bền bỉ trong đo lường lưu lượng.
